管道非开挖修复

一、管道非开挖修复技术

1、管道非开挖修复的技术：采用不开挖或少开挖地表的方式，对地下管道进行修复更新。

特点：

“简单”：使用高科技、机械化、智能化的处理方式，机械操作简单、方便。

“经济”：在埋深不是太浅的情况下，比明挖方式的造价低。

“快捷”：能够快捷、有效的对管道进行一次性多部位的修复，不需要多次挖掘、修复、填埋。

“便民”：对施工场地要求不高，施工占用的面积小对市民出行基本不造成影响，同时也大大增强了道路施工安全性。

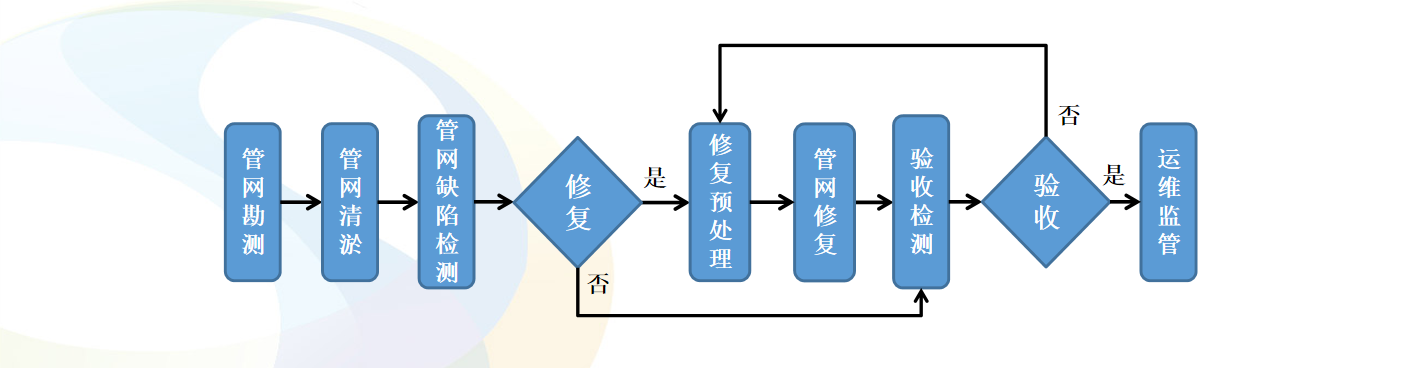

2、管道非开挖修复的工作流程

二、管道清淤和预处理技术介绍

（1）管道检测

（2）管道清淤

（3）CCTV检测评估

（4）表面处理

（5）塌陷、渗漏、空洞处理

1、管道检测

（1）利用QV检测井室清理情况，确认井室内淤泥、杂物等清理干净。

（2）利用QV检测管道内的淤积堵塞情况，也可配合人工测量。根据淤积普查数据设计清淤施工图。

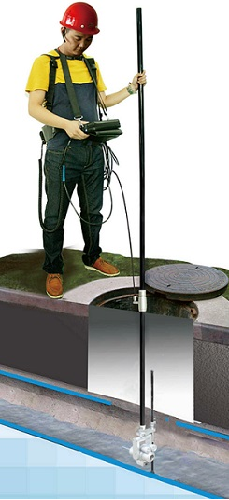

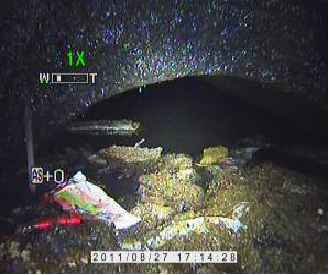

                                                                                                       QV检测淤积                                                                 人工检测淤积                                                        人工检测淤积

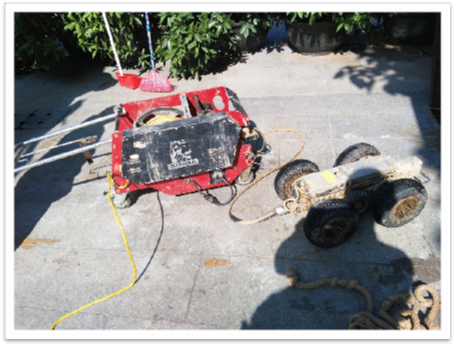

2、CCTV管道检测

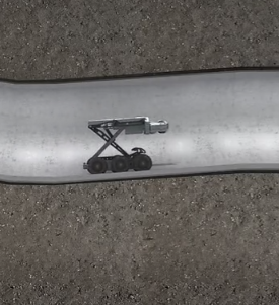

CCTV机器人在管道中行进检测

3、管道清淤

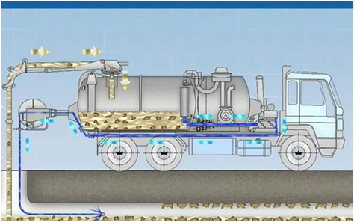

                                                 气体检测                                 人工清理井室                                      高压清洗车冲洗管道                                                    吸污车井室吸泥

                                                   强制通风                                   井内垃圾外运                                   高压射流冲洗淤泥                                                         淤泥外运

4、CCTV检测评估

（1）对清理后的管道进行缺陷检测评估；

（2）根据检测报告确定管道维修方案及管道修复施工图。

5、表面处理

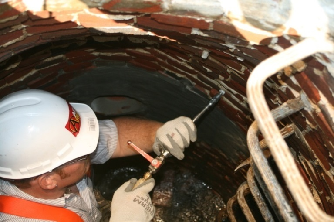

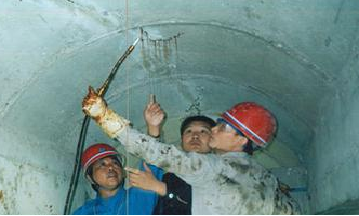

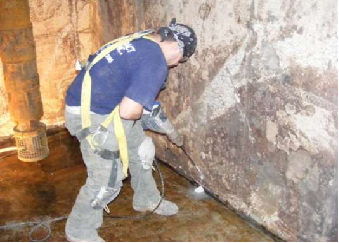

                                                                                               1. 化学注浆封堵井壁渗漏                                                2. 树脂砂浆封堵连接处渗漏

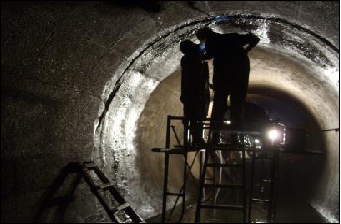

                                                                                                           3. 砂浆抹平                                                                      4.表面平整处理

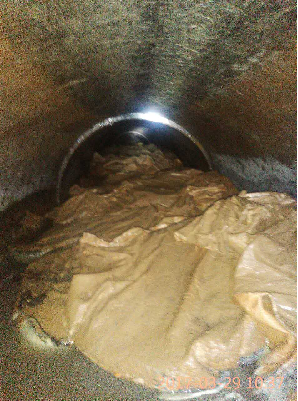

6、塌陷、渗漏、空洞处理

                                                                                                                    1. 管道塌陷处理                                                                 2.管道塌陷钢圈处理
